Đào thay đất và đóng cọc tre - Hướng dẫn tính toán chi tiết

1. Giới thiệu

Bài viết này hướng dẫn chi tiết cách sử dụng bảng tính Excel phục vụ tính toán xử lý nền đất yếu bằng đào thay đất kết hợp đóng cọc tre. Nội dung tập trung vào cách nhập số liệu đầu vào, đọc kết quả tính toán và kiểm soát các thông số chính trong bảng tính để phục vụ thiết kế

2.Phương pháp tính toán độ lún đối với nền đào thay đất có đóng cọc tre

✅Trong biện pháp đào thay đất kết hợp đóng cọc tre, nguyên tắc tính toán độ lún tương đối đơn giản và rõ ràng, do lớp đất yếu phía trên đã được xử lý triệt để bằng biện pháp cơ học. Việc tính lún cần được thực hiện theo phân lớp đất trong phạm vi ảnh hưởng của đào thay.

Nguyên tắc cơ bản

🔸Các lớp đất nằm trong phạm vi đào thay đất và đóng cọc tre được xem là đã được gia cố hoàn toàn.

🔸Đối với các lớp này, không xét lún cố kết, tức là:

     🔹Độ lún của các lớp đất trong phạm vi đào thay đất + cọc tre được lấy bằng 0.

     🔹Các lớp đất nằm ngoài phạm vi xử lý vẫn còn chịu tải và cố kết, do đó phải tính lún theo công thức cố kết truyền thống của TCCS 41-2022

3. Tính xử lý đất yếu bằng đào thay đất đóng cọc tre

✅Trong phần này mình sẽ hướng dẫn dùng bảng tính excel để tính toán xử đào thay đất cho nền đắp 3m trên nền địa chất gồm 3 lớp đất yếu, tổng chiều dày đất yếu 15m. Bây giờ chúng ta sẽ đi lần lượt từng bước tính toán

3.1 Tính lún và dự báo lún

Đối với biện pháp đào thay đất kết hợp đóng cọc tre, việc đánh giá độ lún của nền đất sau gia tải vẫn là nội dung cốt lõi để kiểm soát chất lượng và hiệu quả xử lý. Kết quả tính toán độ lún và mức độ cố kết cho phép xác định khả năng đáp ứng yêu cầu sử dụng của nền, đồng thời làm căn cứ xem xét phạm vi và mức độ cần thiết của biện pháp xử lý.

Phần cơ sở lý thuyết và phương pháp xác định độ lún cố kết đã được trình bày riêng trong bài Hướng dẫn tính lún và dự báo độ lún cố kết. Vì vậy, trong nội dung này, bài viết không nhắc lại lý thuyết, mà tập trung vào kết quả tính toán và quy trình nhập liệu áp dụng trực tiếp cho phương án đào thay đất – đóng cọc tre trong thực tế.

Chuyển sang sheet QDAD để khai báo kết cấu áo đường

🔸Chuyển sang sheet eCV-P để khai báo hệ số rỗng eo và hệ số cố kết Cv theo áp lực của các lớp đất yếu

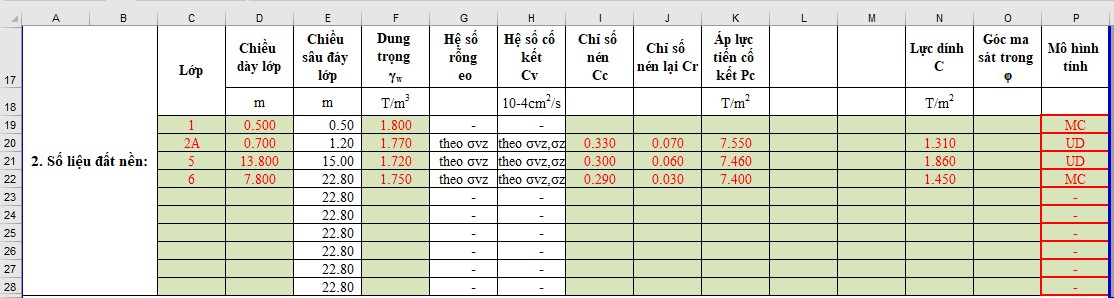

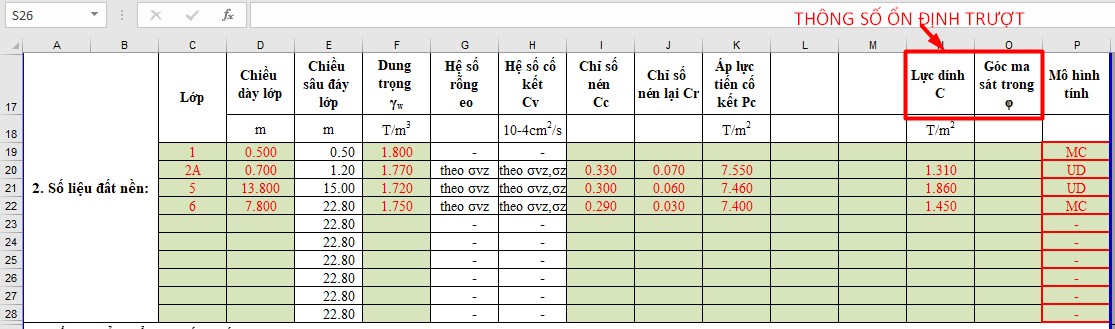

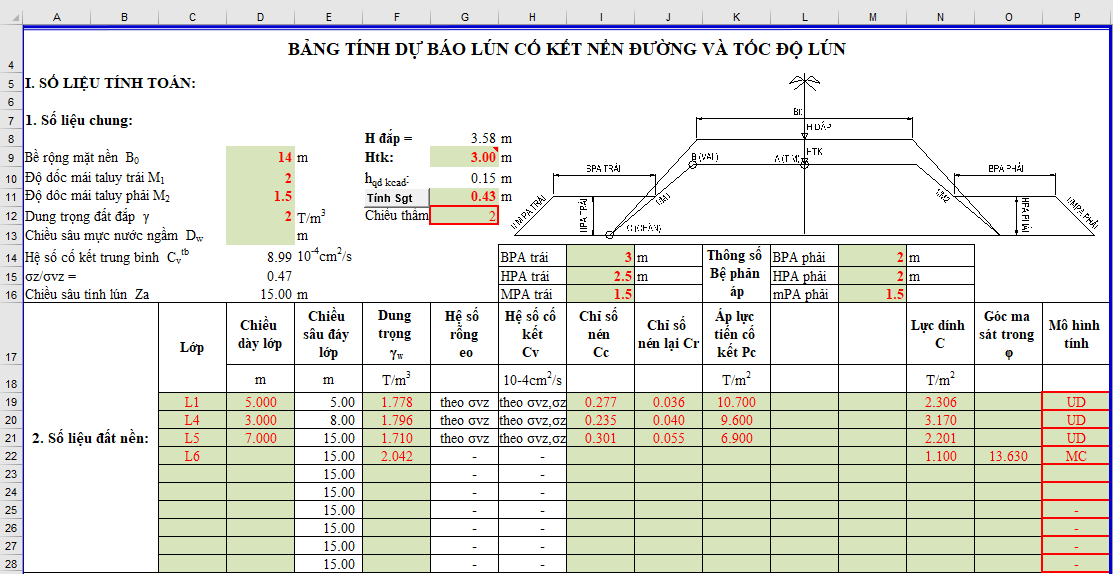

🔸Chuyển sang sheet TL để khai báo thông số nền đắp và chỉ tiêu cơ lý của các lớp đất

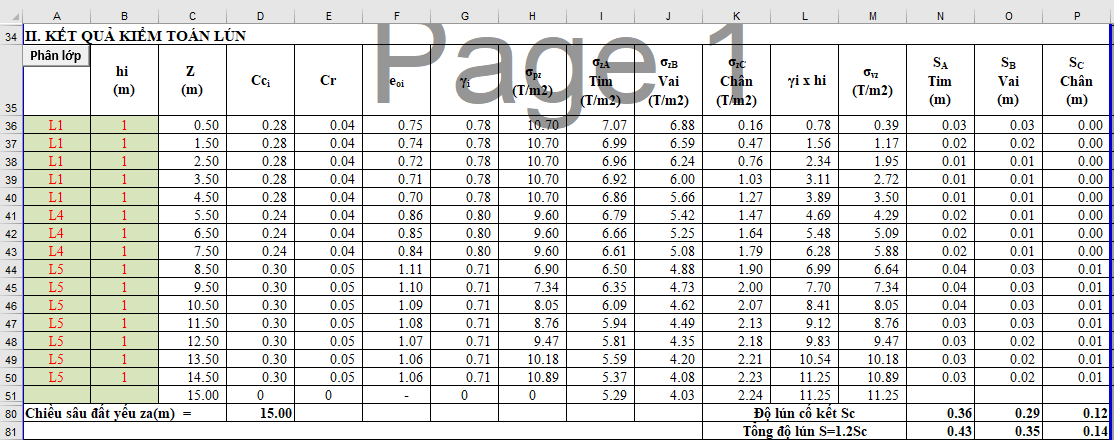

Kết quả độ lún

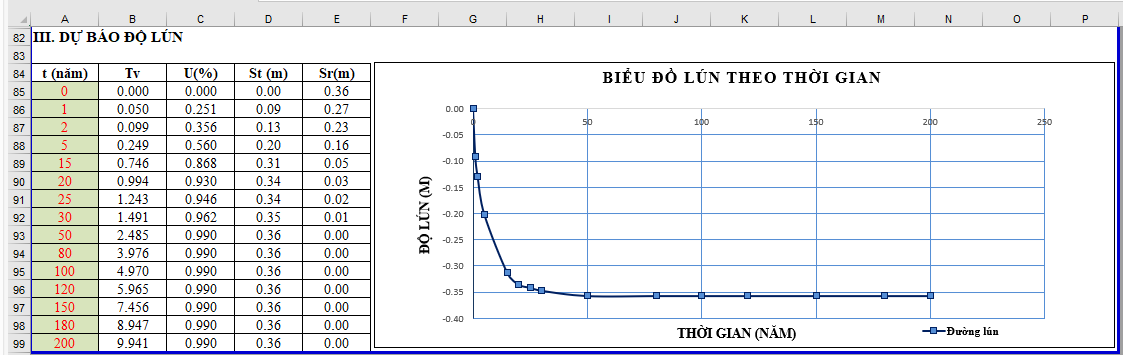

Dự báo lún cố kết theo thời gian

Chuyển qua sheet TD để khai báo các thông số xử lý

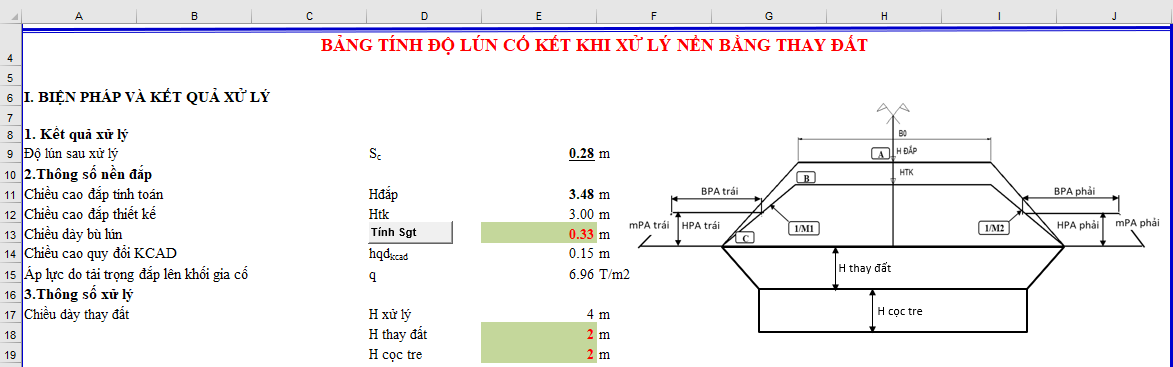

2.1 Khai báo thông số đào thay đất và cọc tre

🔸Khai báo chiều sâu đào thay đất vào ô E18

🔸Khai báo chiều sâu đóng cọc tre và ô E19

🔸Nếu chỉ đào thay đất và không đóng cọc tre thì để trống ô E19

2.2 Tính lại Sgt

Biện pháp đào thay đất kết hợp đóng cọc tre làm giảm độ lún của đất. Khi độ lún thay đổi => giá trị Sqt cần phải cập nhật lại. Để thực hiện các bạn bấm vào nút "Tính Sgt" ở ô D13 và chờ bảng tính cập nhật lại là được.

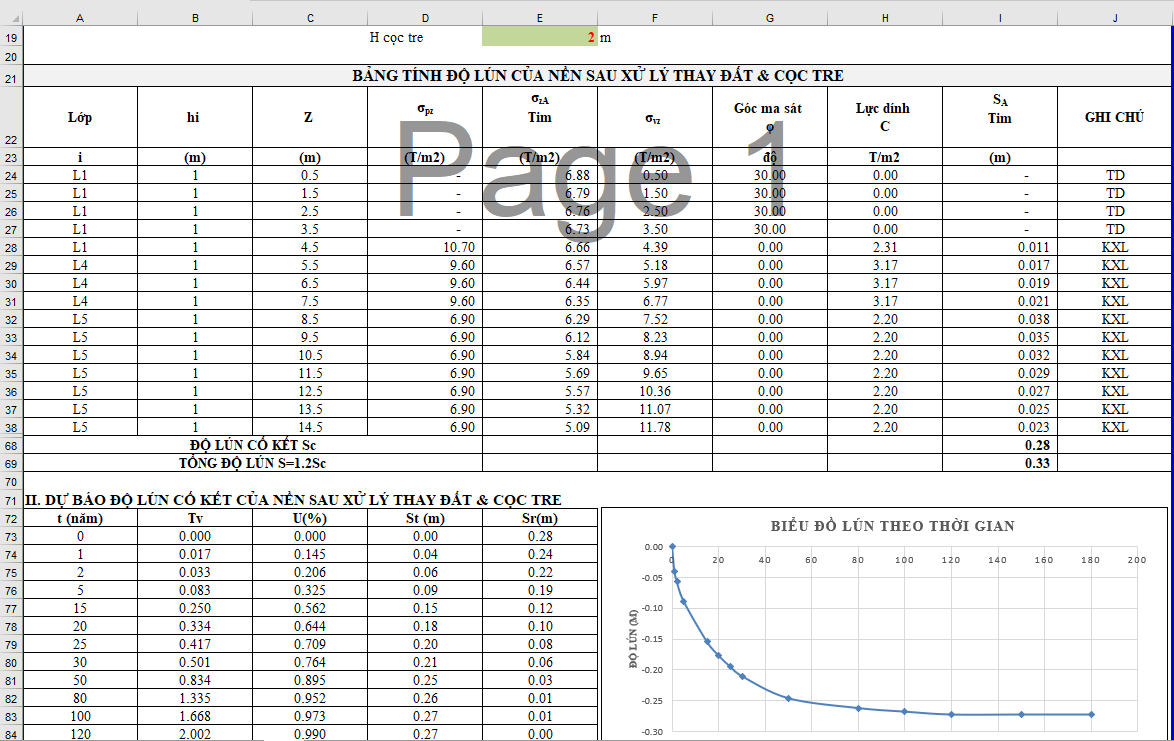

Sau khi thực hiện xong bước 2.1 và 2.2, độ lún sau xử lý sẽ được cập nhật vào ô E9.

Kết quả độ lún từng lớp và dự báo lún theo thời gian được cập nhật trong bảng chi tiết phía dưới

Như vậy là mình đã hướng dẫn xong cách sử dụng bảng tính xử lý đất yếu bằng đào thay đất kết hợp với đóng cọc tre. Các bạn có chỗ nào chưa hiểu, hãy để lại bình luận phía dưới nhé 👇

Bài viết phản ánh quan điểm kỹ thuật của tác giả tại thời điểm biên soạn và sẽ được cập nhật, hiệu chỉnh theo quá trình tích lũy thêm kiến thức và kinh nghiệm thực tế.
